挂片器

  • 所属分类:挂片腐蚀监测系统

  • 点击次数:
  • 发布日期:2016/09/05
  • 在线询价
详细介绍

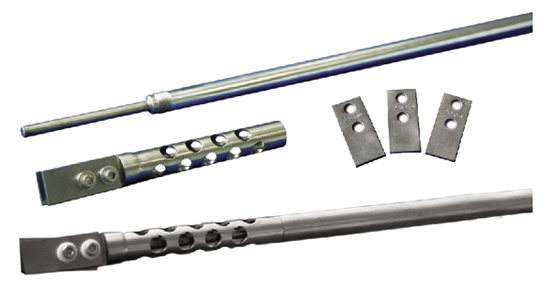

挂片器分为探针挂片器、可伸缩式和不可伸缩式挂片器(法兰式)、旋塞式等多种形式。


挂片器


(1)探针挂片器
探针挂片器是一类安装在腐蚀监测探针前端的挂片架,挂片与探针处于同样的监测环境,可进行腐蚀数据的对比分析。挂片器分为以下两种:

序号名称型号备注
1低温探针挂片器ZK4210(默认带标准件)随探针安装
2高温探针挂片器ZK4210HT(默认带标准件)

【技术参数:】
·符合NACE MRO175 标准
·支架材料:316不锈钢或其他特殊要求
·支架尺寸:依据管线直径和挂片尺寸
·安装方式:与探针固定安装

(2)可伸缩式挂片器
可伸缩式挂片器分为高温和低温两种,分别与低温填料函和高温填料函配套使用,可实现带压拆卸。

序号名称型号备注
1可伸缩低温挂片器ZK4220-安装长度(默认带标准件)配低温填料函
2可伸缩高温挂片器ZK4220HT-安装长度(默认带标准件)配高温填料函

【技术参数:】
·符合NACE MRO175 标准
·支架材料:316不锈钢或其他特殊要求
·支架尺寸:挂片器总长900mm,安装长度似工况而定
·安装方式:可带压拆装

(3)不可伸缩高温法兰挂片器
此类挂片器用于高温危险环境,不可带压拆装,通过法兰片固定安装。

序号名称型号备注
1不可伸缩高温法兰挂片器ZK4221HT-安装长度(默认带标准件)

【技术参数:】
·符合NACE MRO175 标准
·支架材料:316不锈钢或其他特殊要求
·支架尺寸:挂片器总长900mm,安装长度似工况而定
·安装方式:法兰安装

(4)全密闭拆装式挂片器
全密闭拆装式挂片器由两个主要部分构成:承载器即挂片器本体,插体,保护盖为可选件,在大多数应用中建议使用。

序号名称型号备注
1全密闭拆装式挂片器ZK4230-安装长度旋塞式

【技术参数:】
·符合NACE MRO175 标准
·支架材料:316不锈钢或其他特殊要求
·安装方式:旋塞式
·尺寸:

(5)腐蚀试片组安放架
腐蚀试片组安放架是安放在各种塔器内的挂片安装支架,种类见下表:

序号名称型号备注
1腐蚀试片组安放架ZK4240/x (x为每组安放挂片的数量)分高温和低温两个型式,高温和低温只是隔离环不同,每组内挂片数量和挂片材质由用户指定。
2腐蚀试片组安放架ZK4240HT/x (x为每组按放挂片的数量)
3应力腐蚀试片组安放架ZK4241/x (x为每组按放挂片的数量)
4应力腐蚀试片组安放架ZK4241HT/x (x为每组按放挂片的数量)

【技术参数:】
·符合NACE MRO175 标准
·支架材料:316不锈钢或其他特殊要求
·支架尺寸:与试片数量有关
·安装方式:固定在塔器内

(6)挂片
根据不同的工况和监测要求,可定制不同种类的腐蚀挂片,通用有以下几种:

序号名称型号备注
1挂片ZK3200/材质单孔、双孔两种
2ZK3201/材质中间单孔、用于腐蚀试片组
3ZK3202/材质两端孔、用于应力试片组
4ZK3203/材质3英寸
5ZK3204/材质6英寸

【技术参数:】
·材质:可选
·尺寸:可选
·无冷加工面:所有表面均经磨光或机械处理。
