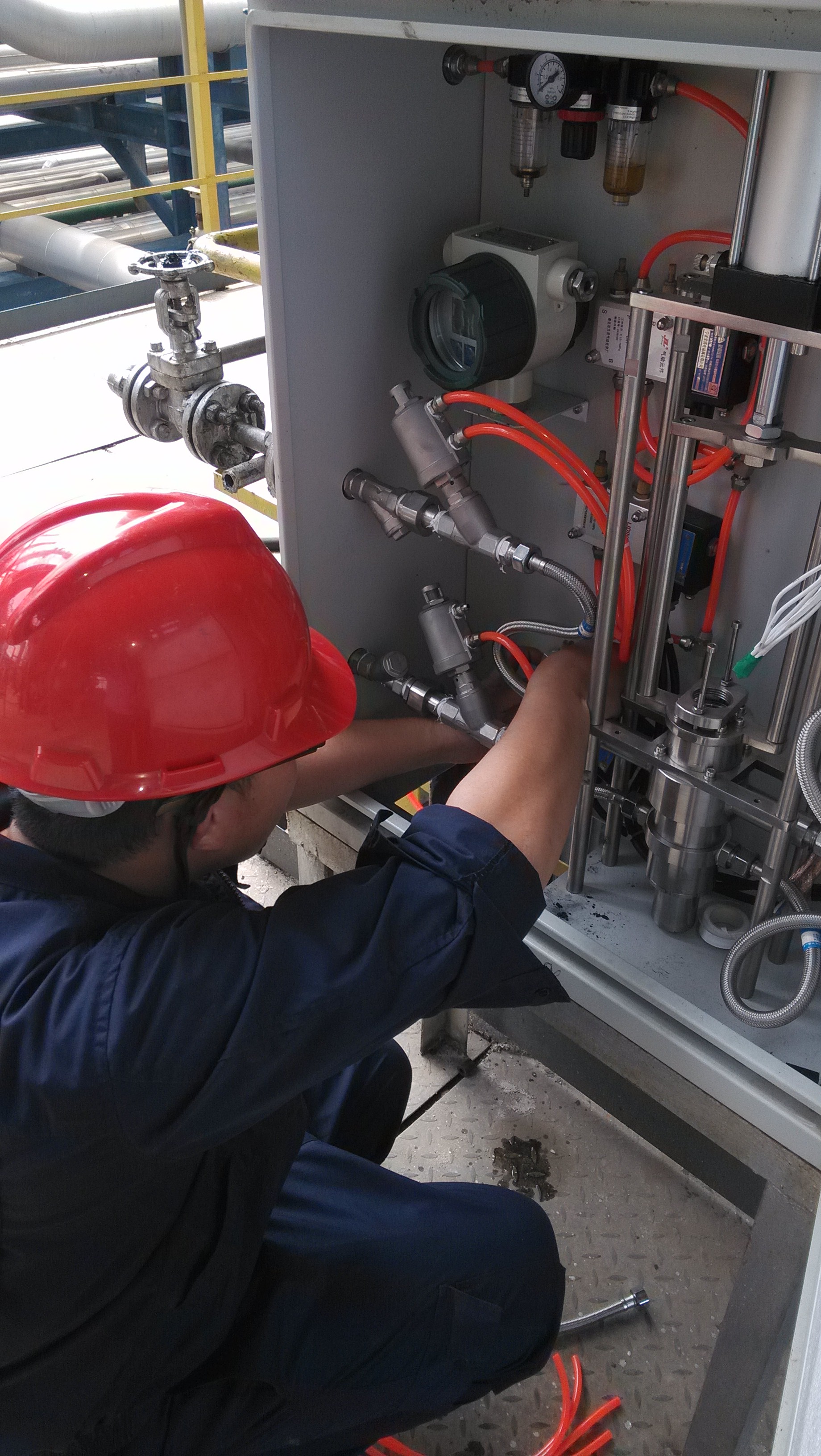

第三代pH电极自动清洗控制系统进入应用调试阶段

由我司自主研发生产的第三代pH电极自动清洗控制系统已正式进入应用调试阶段。第三代pH电极自动清洗控制系统突破性地采用了开放式取样技术。测量环境更接近实验室化验分析，确保了数据测量的真实性与客观性。

开放式取样测量技术将被测介质引入开放式测量腔，类似于实验室烧杯测量的方式。这种方式规避了pH电极在管道内部测量时介质乳化、压力及硫化氢等腐蚀性介质对pH测量值的影响；每一个测量周期后，对pH电极、开放式测量腔进行自动清洗，保证pH电极和测量探头的清洁，为pH电极的长周期的精确测量提供基础；测量pH值后的废液及清洗电极后的废水，均通过气控增压装置，排放至原取样介质（或回收）管道，排放废水不受回收管道压力的限制。

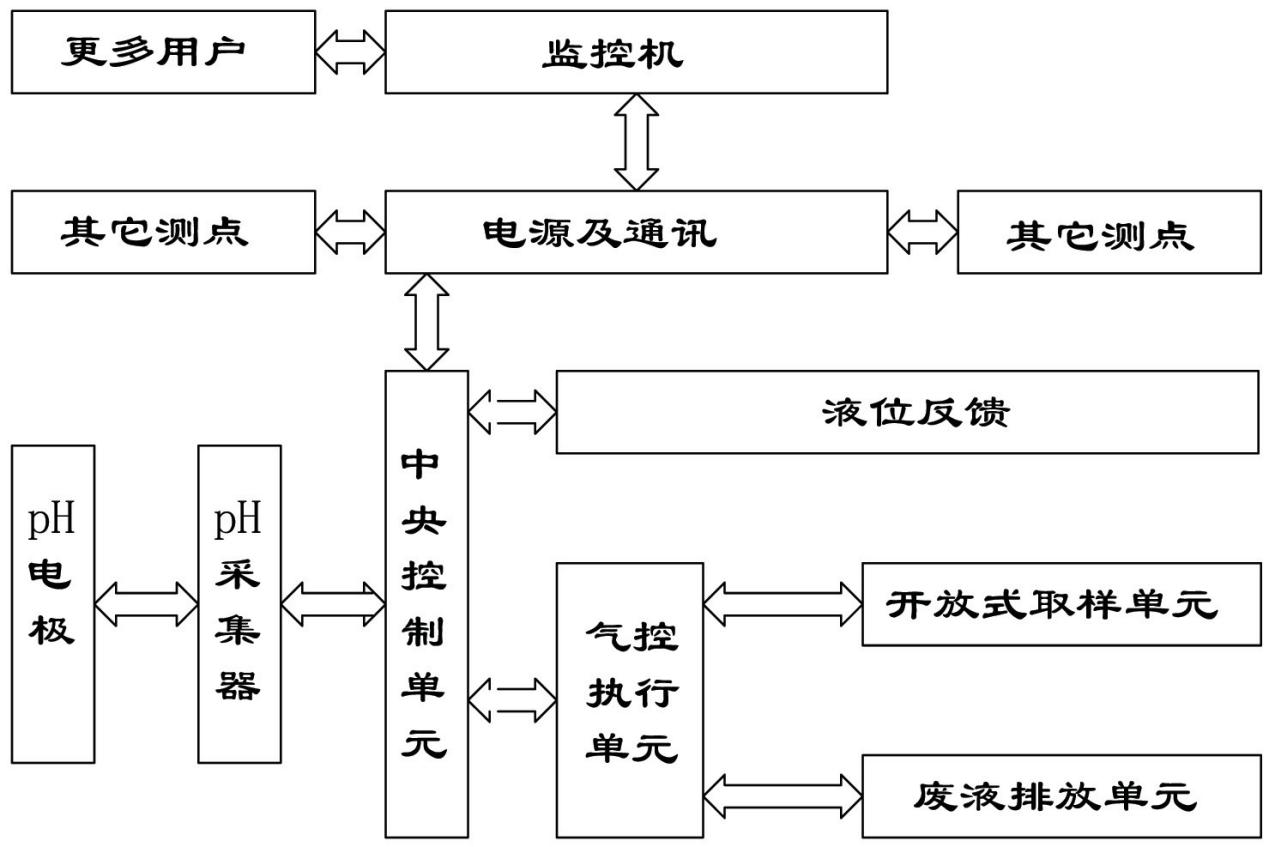

系统的组成主要包括：pH电极、pH数据采集变送器、自清洗保养中央控制单元、液位反馈单元、开放式取样单元、气控执行单元、废液增压排放单元、监控机、电源及通讯转换单元和配套软件部分，结构如框图所示。工作原理是：通过监控机软件系统人机界面设置系统运行参数，参数设置完成后，系统转为由程序自动控制，全程无人工参与。系统通过中央控制单元发出的控制信号，气控执行单元驱动水路通断，完成样品的取样、pH值的测量、pH电极清洗、介质排放等一系列动作，保证电极洁净耐用。产品设计上将系统分为气路、液路和电路，安全平稳运行的同时兼顾系统的防爆性与可靠性。中央控制单元设置在采样箱内部，通过RS485通讯接口连接。

新一代pH电极自动清洗控制系统目前已申请多项国家技术zhuanli，该产品的投入使用意味着提升了被测样品介质的处理方法，有利于改善pH电极的使用环境和测量的准确性，为炼化企业更好的利用在线pH监测技术来有效指导工艺防腐是一个新的跨越。
