在常减压装置的常顶循环入口腐蚀监测探针具体实施监测情况

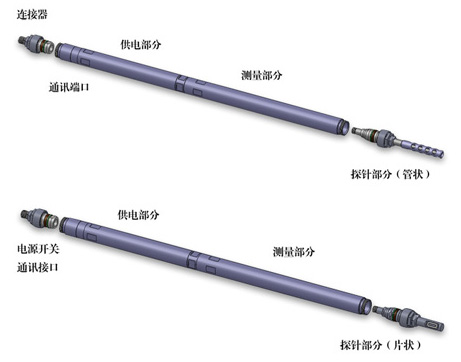

1）在常减压装置的常顶循环入口、常顶油气出入口、含S污水罐出口和冷117-1油气入口安装了电阻探针。定期测取一批数据，然后对数据进行分析。发现异常情况及时向生产部门通报并提出原因分析；

2）在常压塔顶部、常一中及塔底，减压塔塔顶、油水分离器和塔底挂有10多种材料的200余片挂片。通过挂片试验，了解不同材料在这些部位中的均匀腐蚀、应力腐蚀开裂、裂纹应力腐蚀扩展和材料性能是否变化等情况；

3）在重要装置关键部位实施定点测厚。测厚点原则上设置在弯头部位、液位经常波动的部位、易腐蚀、冲蚀的部位、制造成型时壁厚减薄部位、使用中产生的变形部位和表面缺陷检查时发有疑问的部位。运用自行编制的“剩余寿命评估程序”计算出各点的腐蚀速率以及判断出管线上的危险点；

4）腐蚀监测探针在炼油装置建立旁路腐蚀试验釜，根据需要随时打开试验釜检查及测试挂在釜内的挂片。这种方法对检查点蚀及应力腐蚀等较方便。两个试验釜分别安装在常减压装置的减压塔进料管和减压塔减一线上。两釜共挂过拉伸试样、冲击（兼作均匀腐蚀）试样、C、U型环以及WOL试样等300余片。对这些挂片的解剖分析既指导了安全生产又获得了许多宝贵的材料性能数据.

5）利用瞬时腐蚀速度测定仪（CMB-1510B）对常压塔及减压塔塔顶回流罐污水进行定期监测，根据测得的腐蚀速率结合总Fe、Cl-、PH值判断塔顶的腐蚀状况和缓蚀剂投加情况，以便有效地控制腐蚀速率小于0.2mm/a。
